Mạch CB 14S Ghép Pin B1 B2 Cân Bằng Chủ Động 1.5A

Mạch CB 14S Ghép Pin B1 B2 Cân Bằng Chủ Động 1.5A

Thông tin sản phẩm và sử dụng:
- Dãy điện thế làm việc (từng cell): 1.8V - 4.5V
- Phù hợp với pin sắt LiFePO4 3.2V, Li-ion 3.7V
- Cân bằng điện dung toàn cell
- Độ chính xác điện áp: 5mV
- Dòng cân bằng 1.5A max:

- Dùng cho khối pin 14S
- Chức năng: Cân bằng cell pin Li-ion, LifePO4, giúp cho từng cặp cell luôn đều áp với nhau. Thích hợp để ghép với
khối pin dùng mạch sạc và bảo vệ pin mà không có chức năng cân bằng cell (Balance)

Sử dụng:

- Ghép với khối pin 14S, giúp cân bằng điện áp các cell trong khối đều nhau

- Đặc biệt, với kích thước nhỏ gọn rất thích hợp cho khối pin B1 B2 14S 51V của xe Vinfast
--------------
Nguyên lý hoạt động:
1. Mạch cân bằng điện dung toàn bộ khối pin - toàn cell (không phải cân bằng liền kề - so sánh điện áp 2 cell liền kề) dòng lớn 0-1.5A với độ chính xác cao (lệch áp 5mv). Nếu mức lệch áp càng ít thì dòng điện cân bằng càng nhỏ và ngược lại. Mạch sẽ ngưng cân bằng khi dòng điện làm việc nhỏ hơn 0,1mA và độ lệch áp giữa các cell trong khoảng 5mV. Và với tính năng bảo vệ chờ (ngủ đông) khi điện áp dưới 3.0V, khi đó mức tiêu thụ điện ở chế độ chờ nhỏ hơn 0,1 mA (không đáng kể)
2. Nếu trong quá trình sạc xả sau thời gian sử dụng, khối pin có chênh lệch điện áp thì mạch kích hoạt tính năng cân bằng nhằm giúp cho điện áp của bộ pin ở mức lý tưởng và nâng cao hiệu quả sử dụng pin
-------------
Quy ước hàn dây hàn:
1. Dây B-: Cực âm của cell đầu tiên (cực âm của khối pin)
2. Dây B1: Cực dương của cell đầu tiên
3. Dây B2: Cực dương của cell thứ hai
4. Dây B3: tương tự như trên
....
Dây B14 cuối cùng: Cực dương của cell cuối cùng.
---------------
Lưu ý:
- Hàn dây đúng thứ tự và đầu của các dây nên được dán bảo vệ (khi hàn tới thì mới tháo ra), tránh tiếp xúc với nhau hoặc với đầu pin có thể làm cháy bo mạch
- Đây là mạch cân bằng pin, hoàn toàn không có chức năng bảo vệ sạc hay xả pin
- Nếu các cell (cặp cell) lệch áp nhiều thì nên cân bằng trước khi ghép vào mạch tránh hiện tượng mạch cân bằng dòng lớn và lâu có thể làm hỏng mạch
- Khuyến cáo sử dụng cho khối pin/bình có dung lượng pin trong khoảng 60Ah - 300Ah
- Giá sản phẩm là 01 Mạch CB 14S Ghép Pin B1 B2 Cân Bằng Chủ Động 1.5A, không bao gồm bms, pin hay sản phẩm minh họa khác (nếu có)

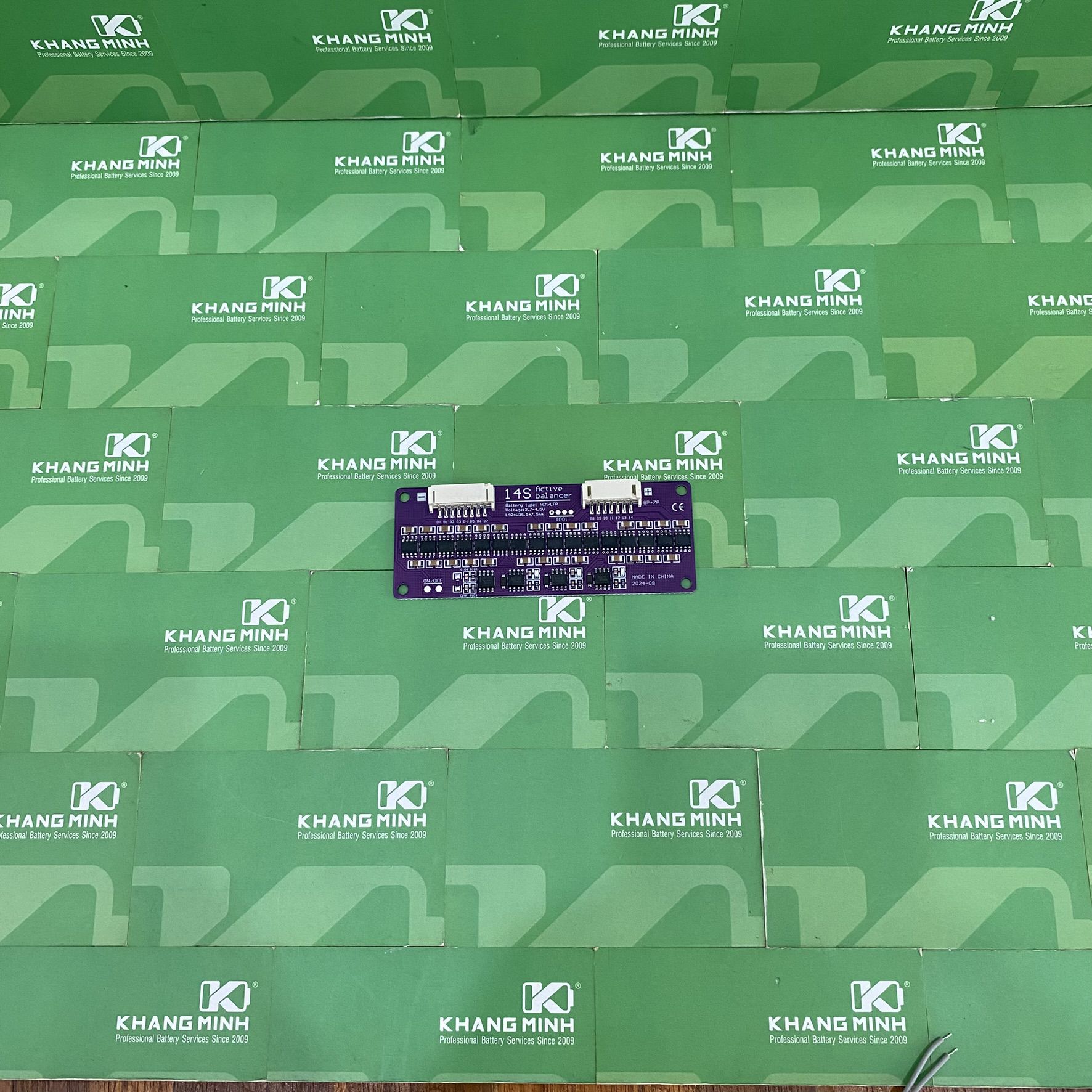

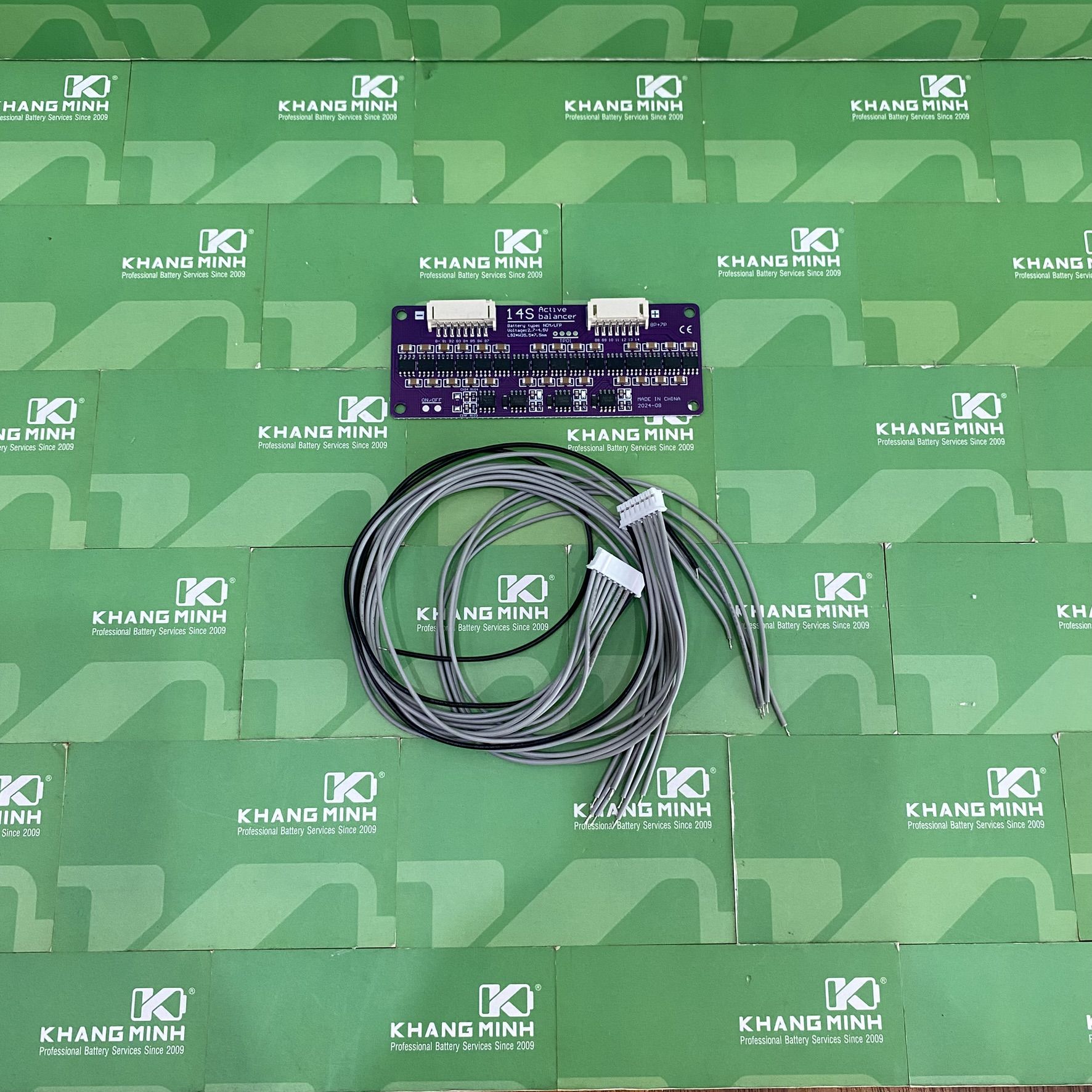

Một số hình ảnh sản phẩm Mạch CB 14S Ghép Pin B1 B2 Cân Bằng Chủ Động 1.5A:

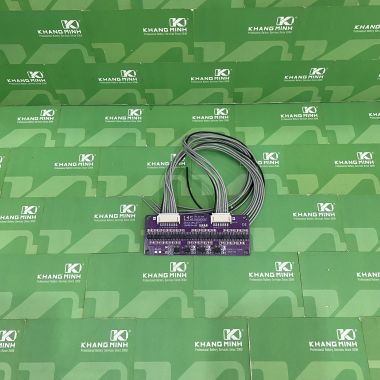

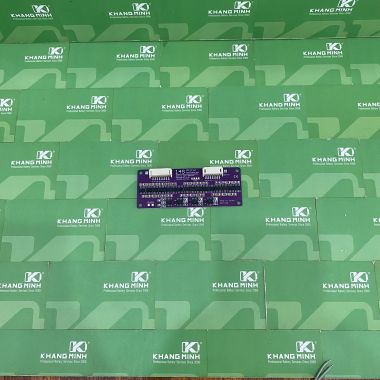

Mạch CB 14S Ghép Pin B1 B2 Cân Bằng Chủ Động 1.5A

--------

Một số hình ảnh minh họa Mạch CB 14S Ghép Pin B1 B2 Cân Bằng Chủ Động 1.5A:

Mạch CB 14S Ghép Pin B1 B2 Cân Bằng Chủ Động 1.5A dùng cho pin B1

Mạch CB 14S Ghép Pin B1 B2 Cân Bằng Chủ Động 1.5A dùng cho pin B2

Mạch CB 14S Ghép Pin B1 B2 Cân Bằng Chủ Động 1.5A dùng cho pin lưu trữ
